Cách Kết Nối Hệ Thống SCADA/EMS Hiện Có Vào Trung Tâm OCC Qua IoT & Cloud

IoT Cloud Là Gì? Định Nghĩa và Vai Trò Trong Hệ Thống Công Nghiệp

Trước tiên cùng tìm hiểu về khái niệm IoT Cloud để có cái nhìn tổng thể hơn về công nghệ này:

Khái Niệm IoT Cloud Trong Môi Trường Sản Xuất

IoT Cloud không phải là điện toán đám mây thông thường. Đây là một nền tảng tích hợp 3 yếu tố cốt lõi: (1) kết nối thiết bị IoT (sensors, PLC, RTU); (2) lưu trữ và xử lý dữ liệu trên đám mây theo thời gian thực; (3) ứng dụng phân tích/điều khiển cho phép ra quyết định tự động. Điểm khác biệt then chốt nằm ở tính "cloud-native" - hệ thống được thiết kế từ gốc để xử lý giao thức công nghiệp (Modbus, OPC UA, DNP3), khác hoàn toàn với cloud thông thường chỉ tối ưu cho web app.

Để tránh nhầm lẫn, đây là ranh giới rõ ràng giữa ba khái niệm hay bị dùng thay thế nhau:

• IoT Cloud: Tích hợp sensors → gateway → cloud storage → analytics, tối ưu cho giao thức công nghiệp và real-time monitoring.
• Cloud Computing thông thường: Chủ yếu lưu trữ và xử lý dữ liệu IT, không hỗ trợ tốt giao thức OT (Operational Technology), không tối ưu cho độ trễ thấp.
• Edge Computing: Xử lý cục bộ tại gateway trước khi đẩy lên cloud, giảm độ trễ và tiết kiệm băng thông, bổ trợ hoàn hảo cho IoT Cloud, không thay thế.

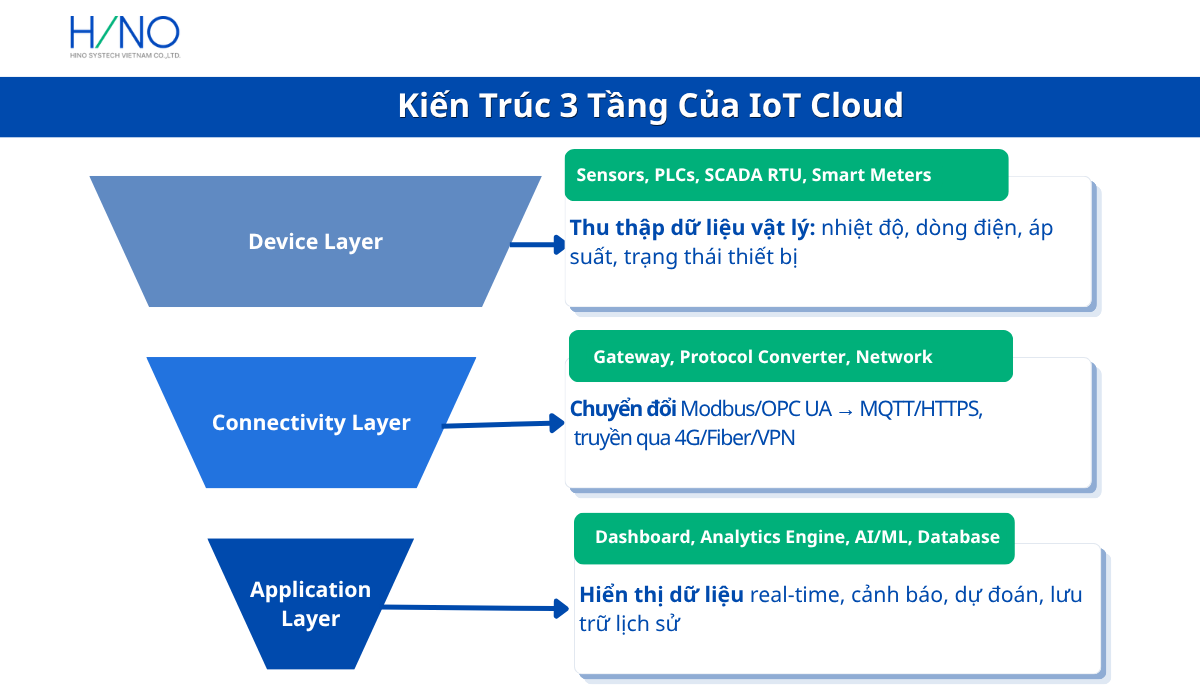

Kiến Trúc 3 Tầng Của IoT Cloud

Hiểu về kiến trúc của IoT Cloud giúp doanh nghiệp lựa chọn giải pháp phù hợp và tránh đầu tư dư thừa vào tầng chưa thực sự cần thiết.

Gateway đóng vai trò trung gian không thể thiếu - bởi cloud platform không thể đọc trực tiếp tín hiệu Modbus từ PLC. Gateway xử lý việc chuyển đổi giao thức, lọc nhiễu cảm biến, và đảm bảo dữ liệu tiếp tục được ghi vào bộ đệm cục bộ ngay cả khi mất kết nối Internet. Application Layer là "não bộ" của toàn hệ thống - nơi diễn ra bảo trì dự đoán, tối ưu hóa năng lượng, và cảnh báo ngưỡng thông minh.

Vai Trò Chiến Lược Của IoT Cloud Trong Chuyển Đổi Số Ngành Công Nghiệp

IoT Cloud biến dữ liệu vận hành phân tán thành tài sản chiến lược tập trung. Một CEO có thể theo dõi KPI của 10 nhà máy trên 1 dashboard duy nhất. Kỹ sư OCC phát hiện sự cố trong vòng 30 giây thay vì 30 phút như hệ thống truyền thống. Theo McKinsey Industry 4.0 Report 2025, doanh nghiệp ứng dụng IoT Cloud cho bảo trì dự đoán giảm được 25 - 40% chi phí bảo trì.

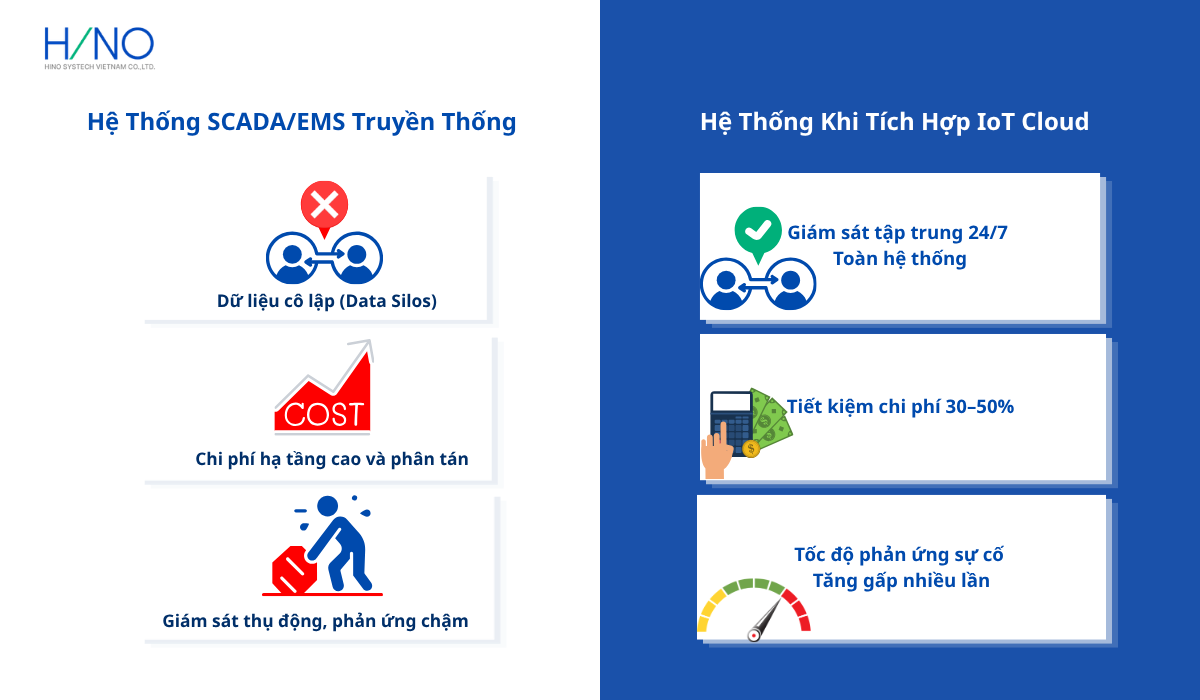

Tại Sao Cần Kết Nối SCADA/EMS Vào Trung Tâm OCC Qua IoT Cloud?

Thách Thức Của Hệ Thống SCADA/EMS Truyền Thống

Thực tế vận hành tại nhiều doanh nghiệp công nghiệp Việt Nam cho thấy, hệ thống SCADA truyền thống đang bộc lộ 3 hạn chế nghiêm trọng khi mở rộng sang mô hình đa site:

1. Dữ liệu cô lập (Data Silos): Mỗi site vận hành một server SCADA riêng với phần mềm và định dạng dữ liệu khác nhau - Plant A dùng Wonderware, Plant B dùng WinCC, Plant C dùng iFIX. Không có cách nào so sánh hiệu suất năng lượng hay uptime theo chuẩn thống nhất trên toàn hệ thống.

2. Chi phí hạ tầng cao và phân tán: Mỗi site độc lập cần đầu tư riêng: server (50-150 triệu đồng), UPS (20 triệu), phòng máy chủ có điều hòa (khoảng 10 triệu/năm chi phí vận hành). Nhân lên với 10-15 site, con số vượt hàng tỷ đồng chỉ cho hạ tầng hỗ trợ vận hành.

3. Giám sát thụ động, phản ứng chậm: Kỹ sư phải đến tận site để xem dữ liệu, hoặc nhận báo cáo email một lần mỗi ngày. Khi sự cố xảy ra vào ban đêm hoặc cuối tuần, thời gian phản ứng có thể kéo dài 2-6 giờ, gây thiệt hại trực tiếp về sản lượng và uy tín vận hành.

5 Lợi Ích Cốt Lõi Khi Tích Hợp IoT Cloud

1. Giám sát tập trung 24/7 toàn hệ thống: Kỹ sư OCC có thể theo dõi real-time 20 nhà máy trải dài từ Bắc đến Nam. Trong khi đó, C-level truy cập KPI qua ứng dụng điện thoại bất cứ lúc nào, bất cứ nơi đâu - không cần phụ thuộc vào báo cáo định kỳ.

2. Tốc độ phản ứng sự cố tăng gấp nhiều lần: MTTR giảm 40% nhờ cảnh báo tức thời qua SMS và Telegram. Lỗi inverter tại nhà máy điện mặt trời có thể được phát hiện trong vòng 20 giây, thay vì 2 giờ như trước, giúp giảm tổn thất sản lượng đáng kể.

3. Tiết kiệm chi phí 30–50% so với mô hình truyền thống:

• Loại bỏ server tại site: tiết kiệm ~120 triệu/site
• Giảm nhân sự vận hành: 3 kỹ sư OCC có thể quản lý 15 site (trước đây cần 15 người)
• Chi phí license cloud (khoảng 3 triệu/tháng) thấp hơn nhiều so với perpetual license (~200 triệu một lần)

4. Mở rộng dễ dàng, không tốn kém: Thêm một site mới chỉ cần 2 tuần triển khai (lắp gateway + cấu hình kết nối), không cần đầu tư server hay hạ tầng phòng máy chủ riêng.

5. AI/ML tối ưu vận hành và tiết kiệm năng lượng: Machine Learning phân tích pattern 6 tháng lịch sử → đề xuất lịch vận hành tối ưu, tiết kiệm 15-20% chi phí điện năng. Trong bối cảnh giá điện công nghiệp Việt Nam tăng liên tục, đây là lợi thế cạnh tranh thực sự.

Mô Hình OCC (Operation Control Center) Hiện Đại

OCC là trung tâm điều hành tập trung, nơi thu nhận dữ liệu từ nhiều site vào một điểm duy nhất để giám sát, phân tích và điều khiển. Khác với phòng điều khiển truyền thống chỉ quản lý một site, OCC hiện đại quản lý multi-site, ứng dụng phổ biến trong ngành điện, nước, dầu khí và năng lượng tái tạo.

Luồng dữ liệu trong mô hình OCC qua IoT Cloud diễn ra như sau:

• Bước 1: SCADA RTU tại site thu thập liên tục 100+ data points - nhiệt độ, áp suất, điện áp, trạng thái máy cắt
• Bước 2: Gateway công nghiệp chuyển đổi giao thức Modbus → MQTT, mã hóa toàn bộ dữ liệu bằng TLS 1.3
• Bước 3: Dữ liệu được truyền qua VPN hoặc kênh 4G/Fiber lên Cloud Platform (AWS IoT / Azure IoT / Viettel Cloud)
• Bước 4: Dashboard OCC hiển thị real-time, Rule Engine tự động gửi cảnh báo khi vượt ngưỡng đã cài đặt

Toàn bộ luồng từ sensor đến màn hình OCC diễn ra trong dưới 1 giây với hệ thống cấu hình đúng.

Hướng Dẫn Kết Nối Hệ Thống SCADA Vào IoT Cloud: 7 Bước Chi Tiết

Bước 1: Đánh Giá Hệ Thống SCADA/EMS Hiện Có

Bước audit này quyết định 70% thành công của toàn dự án. Bỏ qua hoặc làm sơ sài sẽ dẫn đến chọn sai platform, phát sinh chi phí tích hợp tăng 2–3 lần so với dự toán ban đầu.

Checklist kiểm tra trước khi triển khai:

• Protocol đang dùng: SCADA/PLC đang giao tiếp bằng giao thức nào? Modbus RTU/TCP (70% trường hợp), OPC UA (20%), DNP3 (10% phổ biến trong ngành điện lực). Cách xác định: xem tài liệu kỹ thuật PLC/RTU, hoặc dùng Wireshark bắt gói tin trên cổng RS485/Ethernet
• Data Points ưu tiên: Liệt kê 20-30 tags quan trọng nhất cần đưa lên OCC - Voltage L1/L2/L3, Current, Transformer Temperature, Breaker Status, Active Power. Ưu tiên các cảnh báo quan trọng trước
• Chất lượng băng thông: Ping test từ site ra Internet, yêu cầu latency <100ms và download >10 Mbps. Nếu dùng 4G, test vào giờ cao điểm (10h-11h sáng) để có kết quả thực tế
• Tần suất cập nhật dữ liệu: Dữ liệu cần real-time (1–5 giây) hay periodic (1–15 phút)? Yêu cầu này ảnh hưởng trực tiếp đến lựa chọn gateway và chi phí băng thông hàng tháng

Template audit nhanh:

Bước 2: Lựa Chọn Nền Tảng IoT Cloud Phù Hợp

Việt Nam hiện có hơn 15 nhà cung cấp IoT Cloud, nhưng chỉ một số nền tảng đáp ứng đủ tiêu chuẩn bảo mật IEC 62443 và có case study công nghiệp được kiểm chứng thực tế.

Ba tiêu chí quyết định khi lựa chọn:

Tiêu chí bảo mật phải đặt lên hàng đầu, do đó ưu tiên ISO 27001 kết hợp IEC 62443. AWS/Azure mạnh về tuân thủ quốc tế, nhưng Viettel/FPT có lợi thế về dữ liệu lưu trong nước (tuân thủ Nghị định 85/2016). Về độ trễ, nếu site yêu cầu real-time dưới 500ms, cần chọn vendor hỗ trợ edge gateway tích hợp. Về hỗ trợ kỹ thuật, doanh nghiệp vừa và nhỏ nên ưu tiên nhà cung cấp địa phương.

Bước 3: Triển Khai IoT Gateway Tại Site SCADA

Gateway công nghiệp thực hiện 3 chức năng không thể thay thế:

Protocol Translation: SCADA PLC xuất tín hiệu Modbus RTU qua cổng RS485 → Gateway chuyển đổi sang MQTT over TLS và đẩy lên cloud. Cloud platform không "hiểu" Modbus trực tiếp, đây là lý do gateway là thành phần bắt buộc trong kiến trúc IoT Cloud công nghiệp.

Edge Processing: Gateway lọc nhiễu tại chỗ (loại bỏ giá trị bất thường như nhiệt độ âm 50°C rõ ràng là lỗi sensor), tính trung bình 10 giây gửi một lần thay vì gửi raw data liên tục - giảm 60% traffic, tiết kiệm chi phí băng thông đáng kể.

Offline Buffering: Khi mất kết nối Internet, gateway tự động lưu dữ liệu vào bộ nhớ cục bộ (SD card hoặc eMMC, dung lượng 7–30 ngày tùy cấu hình). Toàn bộ dữ liệu tự đồng bộ lên cloud ngay khi kết nối khôi phục, không mất dữ liệu dù xảy ra sự cố mạng kéo dài.

Bảng thiết bị gateway khuyến nghị:

Lưu ý thực tế: Nếu site không có nhu cầu Edge AI, Moxa UC-8112 là lựa chọn tối ưu về chi phí, tiết kiệm 50-60% so với thiết bị có AI tích hợp. Ưu tiên kiểm tra nhiệt độ môi trường thực tế tại site trước khi đặt hàng.

Bước 4: Cấu Hình Kết Nối SCADA-to-Gateway

Đây là bước kỹ thuật nhất trong toàn bộ quy trình, đòi hỏi sự phối hợp chặt chẽ giữa kỹ sư SCADA và kỹ sư IT/mạng. Cấu hình sai ở bước này sẽ gây mất dữ liệu hoặc quá tải hệ thống.

Ví dụ cấu hình Modbus TCP cho PLC Schneider (EcoStruxure):

Công cụ kiểm tra kết nối: Dùng Modbus Poll (phần mềm miễn phí): Nhập IP Gateway, đọc register 40001 → Nếu hiển thị giá trị 220 (volt) là kết nối thành công. Wireshark bắt gói trên port 502 → Kiểm tra Function Code 03 (Read Holding Registers), đảm bảo không có Exception Code trả về.

Xử lý lỗi phổ biến:

• Lỗi "Connection timeout": Kiểm tra firewall tại site, đảm bảo port 502 đã được mở inbound
• Dữ liệu hiển thị sai (VD: 230V hiển thị thành 2300): Kiểm tra lại scale factor trong cấu hình gateway — cần chia 10 theo đơn vị thực tế của register

Bước 5: Thiết Lập Kênh Truyền Cloud Bảo Mật (Security Focus)

Bảo mật là ưu tiên số một khi đưa SCADA/EMS lên cloud. Theo Kaspersky ICS Threat Report 2025, 42% cuộc tấn công ransomware vào hệ thống công nghiệp nhắm vào các điểm thiếu mã hóa. Ba lớp bảo mật sau đây bảo vệ hệ thống ở mức 99,9% các tình huống thực tế:

Lớp 1: VPN Site-to-Cloud: Sử dụng IPSec hoặc OpenVPN với mã hóa AES-256. Gateway tạo tunnel mã hóa đến endpoint cloud (ví dụ: vpn.vietteliot.vn), chỉ cho phép traffic MQTT đi qua tunnel này. Lợi ích: ẩn hoàn toàn IP của gateway khỏi Internet công cộng, chống DDoS hiệu quả. Chi phí: 2–5 triệu/tháng cho VPN license thương mại, hoặc miễn phí nếu tự triển khai OpenVPN.

Lớp 2: TLS 1.3 Cho Toàn Bộ Luồng MQTT/HTTPS: Cấu hình MQTT Secure trên port 8883 (không dùng port 1883 plain text). SSL certificate từ Let's Encrypt (miễn phí, gia hạn tự động) hoặc DigiCert (thương mại, ~5 triệu/năm). Xác nhận bằng MQTT.fx: kết nối với TLS bật → Wireshark bắt packet thấy "Encrypted Application Data" — không còn đọc được nội dung bản tin.

Lớp 3: Authentication & Authorization (RBAC): OAuth 2.0 cho phép OCC user đăng nhập qua tài khoản Google/Microsoft với SSO tích hợp. Two-Factor Authentication (2FA) bắt buộc cho tất cả tài khoản admin. Phân quyền theo 3 cấp: Viewer (chỉ xem dashboard), Operator (xem + điều khiển cấp thấp), Admin (toàn quyền bao gồm cấu hình hệ thống).

Bước 6: Cấu Hình Dashboard OCC và Rule Engine Cảnh Báo

Thiết kế Dashboard tối ưu cho màn hình 32" tại OCC

Để cấu hình dashboard OCC được tối ưu, bố cục được khuyến nghị thiết kế theo nguyên tắc "single-pane of glass", tất cả thông tin quan trọng nhất hiển thị trên một màn hình duy nhất mà không cần cuộn:

• Map (40% diện tích): Bản đồ Việt Nam đánh dấu tất cả site. Màu xanh = hoạt động bình thường, Vàng = cảnh báo cần theo dõi, Đỏ = sự cố cần xử lý ngay
• Trend Chart (30%): Biểu đồ line 24 giờ của 5 KPI chính: Tổng công suất phát/tiêu thụ, Điện năng tích lũy, Nhiệt độ trung bình thiết bị, Uptime %
• Gauge Realtime (20%): Đồng hồ kim hiển thị giá trị tức thời: Voltage, Current, Frequency, Power Factor
• Alarm Table (10%): Bảng 10 cảnh báo mới nhất, sắp xếp theo priority và timestamp

Cấu hình Rule Engine (logic pseudocode):

Widget khuyến nghị: Grafana (open-source, cộng đồng lớn, plugin phong phú) cho hệ thống tự quản lý; Power BI (nếu đã dùng Microsoft 365) cho báo cáo lãnh đạo; hoặc dashboard tích hợp sẵn của vendor IoT Cloud để giảm thời gian setup.

Bước 7: Kiểm Thử, Vận Hành Thử Nghiệm và Bàn Giao

Giai đoạn cuối nhưng không kém phần quan trọng, sai sót ở đây sẽ ảnh hưởng trực tiếp đến tính tin cậy của OCC khi đưa vào vận hành chính thức.

Checklist kiểm thử trước khi Go-Live:

• End-to-End Data Test: Thay đổi giá trị thực tế tại thiết bị → Xác nhận dashboard OCC cập nhật đúng giá trị trong vòng <5 giây
• Alarm Test: Mô phỏng sự cố (ngắt CB thử) → Xác nhận SMS và Telegram alert gửi trong <30 giây
• Failover Test: Ngắt kết nối Internet tại site 30 phút → Khôi phục → Xác nhận dữ liệu offline được sync đầy đủ
• Load Test: Mô phỏng tất cả site gửi data đồng thời → Dashboard không lag, latency <500ms
• Security Penetration Test: Thử truy cập trái phép vào dashboard OCC từ IP không được cấp phép → Xác nhận bị block và ghi vào audit log
• Báo cáo nghiệm thu: Tài liệu hóa toàn bộ cấu hình, credential (lưu trong password manager), sơ đồ kiến trúc hệ thống

Kế hoạch vận hành thử nghiệm (Parallel Run 2 tuần): Trong 2 tuần đầu, chạy song song cả hệ thống SCADA cũ và OCC mới — đối chiếu giá trị để đảm bảo không có sai lệch. Sau khi xác nhận độ chính xác đạt >99,5%, mới chuyển toàn bộ quy trình giám sát về OCC và dừng hệ thống cũ.

Bảng So Sánh Chi Phí: Mô Hình Truyền Thống vs IoT Cloud OCC

Hino Systech Vietnam - Đối Tác Triển Khai IoT Cloud & OCC Cho Ngành Công Nghiệp

Triển khai IoT Cloud kết nối SCADA/EMS vào OCC đòi hỏi năng lực kỹ thuật kép: vừa am hiểu hệ thống điều khiển công nghiệp (OT), vừa thành thạo hạ tầng đám mây và bảo mật mạng (IT). Đây chính xác là điểm giao thoa mà Hino Systech Vietnam đã xây dựng năng lực chuyên sâu trong suốt hơn 75 năm kể từ khi Hino Systech Corporation được thành lập tại Tokyo năm 1950.

Là công ty con của tập đoàn Nhật Bản, Hino Systech Vietnam không cung cấp giải pháp đóng hộp. Mỗi dự án IoT Cloud & OCC được thiết kế hoàn toàn tùy biến theo đặc thù vận hành của từng khách hàng, từ nhà máy thủy điện, hệ thống điện mặt trời đến khu công nghiệp đa site. Đội ngũ kỹ sư điện và điều khiển (chiếm 2/3 nhân sự) được đào tạo theo chuẩn quốc tế, bao gồm các Kỹ sư An toàn Chức năng được chứng nhận bởi TUM (Đại học Kỹ thuật Munich), đảm bảo hệ thống tuân thủ IEC 61508/IEC 61511 và IEC 62443.

Hino Systech cung cấp dịch vụ, giải pháp trọn vòng đời từ tư vấn thiết kế, lựa chọn thiết bị, triển khai, vận hành thử đến bảo trì dài hạn, với trách nhiệm liên tục từ một đầu mối duy nhất, không cần làm việc với nhiều bên.
