Cấu Trúc Hệ Thống SCADA: Từ Cảm Biến Đến Trung Tâm Điều Khiển Nhà Máy
October 7, 2026 · Hưng Nguyễn · Blog kỹ thuật
Cấu trúc hệ thống SCADA gồm 5 thành phần xếp theo lớp: (1) thiết bị hiện trường như cảm biến và cơ cấu chấp hành; (2) bộ điều khiển PLC, RTU hoặc PAC; (3) mạng truyền thông công nghiệp; (4) SCADA server và historian thu thập, xử lý, lưu trữ dữ liệu; (5) HMI và trạm vận hành để giám sát, ra lệnh. Dữ liệu đi lên từ cảm biến đến màn hình, lệnh điều khiển đi xuống theo chiều ngược lại. Logic điều khiển thời gian thực nằm ở PLC/RTU, còn SCADA đảm nhận giám sát, cảnh báo và phân tích.
Trong thực tế, nhà máy thường sử dụng thiết bị từ nhiều hãng, dữ liệu phân tán và mỗi nhà cung cấp hiểu SCADA một kiểu, nên điều quyết định sự thành công của dự án nâng cấp là chia lớp đúng, đặt thiết bị đúng chỗ và phân rõ trách nhiệm từng lớp khi có sự cố. Dưới đây là chi tiết từng lớp, luồng dữ liệu từ tín hiệu 4–20 mA đến màn hình vận hành, kiến trúc mẫu cho nhà máy sản xuất và điện mặt trời áp mái, cùng checklist cần chuẩn bị trước khi làm việc với nhà tích hợp.
Hệ thống SCADA gồm những thành phần chính nào
SCADA (Supervisory Control and Data Acquisition – Điều khiển giám sát và thu thập dữ liệu) là lớp phần mềm và hạ tầng giúp con người nhìn thấy, ghi nhận và can thiệp vào quá trình vận hành từ một trung tâm. SCADA không thay thế bộ điều khiển tại chỗ. Nó đứng phía trên, thu thập dữ liệu từ nhiều bộ điều khiển và biến chúng thành thông tin để ra quyết định.
Nhiều tài liệu thường chia SCADA theo 3 cấp: chấp hành, điều khiển và giám sát. Cách chia này dễ hiểu nhưng chưa đủ khi thiết kế thực tế, vì nó gộp mạng truyền thông, máy chủ và historian vào một khối. Cách tiếp cận được dùng rộng rãi trong các dự án công nghiệp là kết hợp mô hình phân cấp ISA-95 (IEC 62264) với mô hình Purdue mà NIST SP 800-82 sử dụng cho an ninh hệ thống điều khiển công nghiệp.
| Lớp Purdue | Thành phần | Vị trí đặt | Chức năng chính | Dữ liệu vào/ra |
| Level 0 | Cảm biến, transmitter, van, biến tần, inverter, công tơ | Hiện trường | Đo đại lượng vật lý, tác động lên quá trình | Tín hiệu analog, digital, serial |
| Level 1 | PLC, RTU, PAC, remote I/O | Tủ điều khiển tại chỗ | Chạy logic điều khiển thời gian thực | I/O vật lý ↔ thanh ghi dữ liệu |
| Level 2 | SCADA server, HMI, trạm vận hành | Phòng điều khiển | Giám sát, cảnh báo, gửi lệnh cấp giám sát | Tag thời gian thực, alarm, lệnh |
| Level 3 | Historian, MES, máy chủ báo cáo | Phòng máy chủ nhà máy | Lưu trữ, phân tích, quản lý sản xuất | Chuỗi thời gian, sự kiện, KPI |
| Level 3.5 | DMZ công nghiệp | Giữa OT và IT | Cách ly, trung chuyển dữ liệu có kiểm soát | Bản sao dữ liệu, truy cập từ xa |
| Level 4 | ERP, hệ thống doanh nghiệp | Mạng văn phòng / cloud | Kế hoạch, tài chính, kho | Dữ liệu tổng hợp |
Mạng truyền thông công nghiệp không phải một “lớp” riêng trong Purdue, nhưng là thành phần xuyên suốt nối các lớp với nhau. Vì vậy, khi nói 5 thành phần chính của SCADA, người trong ngành thường liệt kê: thiết bị hiện trường, bộ điều khiển, mạng truyền thông, SCADA server kèm historian, và HMI.
Điểm cốt lõi của cấu trúc này là luồng dữ liệu 2 chiều. Dữ liệu đo lường đi từ dưới lên: cảm biến → PLC → SCADA → historian → MES. Lệnh điều khiển đi từ trên xuống: người vận hành đặt setpoint trên HMI → SCADA ghi xuống PLC → PLC điều khiển van hoặc inverter. Ranh giới trách nhiệm cần rõ ràng: PLC quyết định trong mili giây, SCADA quyết định trong giây và phút.
Ví dụ minh họa với một nhà máy có hệ thống điện mặt trời áp mái vài MWp. Level 0 gồm inverter, công tơ hai chiều và trạm quan trắc bức xạ. Level 1 là bộ điều khiển hoặc gateway đọc dữ liệu inverter qua Modbus TCP. Level 2 là SCADA hiển thị công suất tức thời, cảnh báo lỗi inverter. Level 3 lưu sản lượng theo ngày để lập báo cáo năng lượng. Kết nối với trung tâm của EVN đi qua một gateway riêng, tách biệt với mạng vận hành nội bộ.
Lớp thiết bị hiện trường (Field Level) bao gồm những gì
Lớp hiện trường là nơi hệ thống “chạm” vào quá trình vật lý. Mọi dữ liệu SCADA hiển thị đều bắt đầu ở đây, nên chất lượng lớp này quyết định chất lượng toàn hệ thống.
- Cảm biến analog: đo nhiệt độ (RTD, thermocouple), áp suất, lưu lượng, mức, công suất điện. Tín hiệu liên tục, thường chuẩn hóa thành 4–20 mA hoặc 0–10 V.
- Thiết bị digital: công tắc hành trình, tiếp điểm relay, trạng thái chạy/dừng của động cơ, trạng thái máy cắt.
- Cơ cấu chấp hành (actuator): van điều khiển, biến tần, contactor, bộ khởi động mềm, và trong hệ điện mặt trời là inverter nhận lệnh giới hạn công suất.
- Thiết bị thông minh: công tơ điện tử, inverter, bộ phân tích chất lượng điện có cổng truyền thông, cung cấp hàng chục thông số qua một đường dây.
| Tiêu chí | 4–20 mA | Modbus RTU (RS-485) | IO-Link |
| Kiểu tín hiệu | Analog, 1 giá trị/dây | Số, nhiều thanh ghi/đường bus | Số, điểm–điểm |
| Thông tin chẩn đoán | Hạn chế (phát hiện đứt dây dưới 4 mA) | Tùy thiết bị | Có sẵn tham số và chẩn đoán |
| Đi dây | Mỗi tín hiệu một cặp dây | Nhiều thiết bị trên một bus | Cáp tiêu chuẩn 3–5 lõi, không cần chống nhiễu, tối đa 20 m |
| Phù hợp | Transmitter quá trình, thiết bị cũ | Công tơ, inverter, thiết bị legacy | Cảm biến thông minh trên máy |
Ưu điểm “live zero” của chuẩn 4–20 mA là giá trị 0 mA không bao giờ hợp lệ, nên hệ thống phân biệt được “giá trị bằng 0” với “đứt dây”. Đây là lý do chuẩn này vẫn phổ biến dù đã có nhiều giao thức số.
PLC, RTU và PAC đóng vai trò gì trong lớp điều khiển
Lớp điều khiển là “bộ não cục bộ” của hệ thống. Nó đọc tín hiệu từ hiện trường, chạy logic, và xuất lệnh ra cơ cấu chấp hành mà không cần chờ SCADA. Ba loại thiết bị thường dùng có vai trò chồng lấn nhưng thế mạnh khác nhau.
- PLC (Programmable Logic Controller): chạy logic theo chu kỳ quét ngắn, phù hợp điều khiển máy và dây chuyền. Lập trình theo chuẩn IEC 61131-3 (Ladder, FBD, ST).
- RTU (Remote Terminal Unit): thiết kế cho trạm ở xa, môi trường khắc nghiệt, đường truyền hạn chế. Thường có khả năng lưu dữ liệu có gắn nhãn thời gian và hỗ trợ giao thức ngành điện như IEC 60870-5-104, DNP3.
- PAC (Programmable Automation Controller): kết hợp khả năng điều khiển của PLC với năng lực tính toán, truyền thông của máy tính công nghiệp, phù hợp bài toán nhiều vòng điều khiển và xử lý dữ liệu phức tạp.
| Tiêu chí | PLC | RTU | PAC |
| Thế mạnh | Logic tốc độ cao tại chỗ | Thu thập từ xa, chịu môi trường | Xử lý phức tạp, đa giao thức |
| Số I/O điển hình | Nhỏ đến lớn, mở rộng theo module | Nhỏ đến trung bình mỗi trạm | Trung bình đến lớn |
| Truyền thông | Profinet, EtherNet/IP, Modbus | IEC 104, DNP3, Modbus, 4G | Đa giao thức, OPC UA |
| Ứng dụng | Dây chuyền, máy đóng gói, trạm bơm | Trạm biến áp, giếng nước, đường ống | Nhà máy nhiều quá trình |
Ranh giới giữa 3 loại ngày càng mờ. Các dòng PLC hiện đại như Siemens S7-1500, Schneider Modicon M580 hay Rockwell ControlLogix đều có năng lực mà trước đây chỉ PAC mới có. Tiêu chí chọn thực tế nên là: vị trí lắp đặt, giao thức cần hỗ trợ, yêu cầu lưu dữ liệu khi mất kết nối, và năng lực bảo trì của đội ngũ nhà máy.
Mạng truyền thông công nghiệp kết nối các lớp như thế nào
Nếu thiết bị hiện trường là giác quan và PLC là phản xạ, thì mạng truyền thông là hệ thần kinh nối chúng với trung tâm. Mạng SCADA thường được thiết kế theo tầng, mỗi tầng dùng công nghệ phù hợp với yêu cầu tốc độ và khoảng cách.
- Tầng thiết bị (fieldbus): Profibus DP, DeviceNet, Modbus RTU trên RS-485. Chi phí thấp, đi dây đơn giản, tốc độ vừa phải.
- Tầng điều khiển (Industrial Ethernet): Profinet, EtherNet/IP, Modbus TCP, EtherCAT. Hỗ trợ trao đổi dữ liệu theo chu kỳ, có loại đạt tính tất định cho điều khiển chuyển động.
- Tầng giám sát (TCP/IP): kết nối SCADA server, HMI, historian bằng Ethernet tiêu chuẩn, thường dùng OPC UA hoặc giao thức riêng của nền tảng SCADA.
- Kết nối diện rộng (WAN): cáp quang, VPN qua Internet, 4G/5G, MPLS cho các trạm ở xa hoặc nhiều nhà máy.
| Tầng mạng | Công nghệ tiêu biểu | Ưu tiên thiết kế |
| Thiết bị | RS-485, Profibus DP, IO-Link | Chống nhiễu, đi dây đúng chuẩn, điện trở đầu cuối |
| Điều khiển | Profinet, EtherNet/IP, Modbus TCP | Độ trễ ổn định, topology vòng có dự phòng |
| Giám sát | Ethernet TCP/IP, OPC UA | Phân vùng VLAN, băng thông, bảo mật |
| Diện rộng | Cáp quang, VPN, 4G/5G | Mã hóa, lưu đệm khi mất kết nối |
Về thiết bị, switch managed cho phép chia VLAN, cấu hình vòng dự phòng (ví dụ MRP, RSTP) và giám sát cổng. Switch unmanaged rẻ hơn nhưng không kiểm soát được lưu lượng, dễ để một sự cố broadcast lan ra toàn mạng điều khiển. Với mạng từ tầng điều khiển trở lên, switch managed gần như là yêu cầu mặc định.
SCADA Server và Historian xử lý dữ liệu ra sao
SCADA server là trung tâm xử lý của hệ thống. Nó hỏi dữ liệu (polling) hoặc nhận dữ liệu theo đăng ký (subscription) từ các PLC/RTU, cập nhật cơ sở dữ liệu tag thời gian thực, đánh giá điều kiện cảnh báo, chạy script và phân phối dữ liệu cho HMI, historian, hệ thống cấp trên.
Historian là cơ sở dữ liệu chuyên cho dữ liệu chuỗi thời gian (time-series). Khác với cơ sở dữ liệu quan hệ thông thường, historian được tối ưu để ghi hàng nghìn giá trị mỗi giây và truy vấn xu hướng theo khoảng thời gian dài. Để tiết kiệm dung lượng mà vẫn giữ hình dạng tín hiệu, historian dùng hai kỹ thuật nén phổ biến:
- Deadband (vùng chết): chỉ ghi giá trị mới khi thay đổi vượt ngưỡng cài đặt, ví dụ nhiệt độ lệch quá 0,5 °C.
- Swinging door: thuật toán nén chỉ giữ các điểm cần thiết để tái tạo đường xu hướng trong sai số cho phép, được dùng trong nhiều historian thương mại.
| Loại dữ liệu | Nơi lưu phù hợp | Lý do |
| Giá trị tag theo thời gian | Historian / time-series database | Ghi nhanh, nén tốt, truy vấn xu hướng |
| Alarm và event | Cơ sở dữ liệu SQL | Cần lọc, tìm kiếm, liên kết người xác nhận |
| Cấu hình, công thức (recipe) | SQL hoặc file cấu hình có quản lý phiên bản | Cần truy vết thay đổi |
| Báo cáo tổng hợp | Data mart / cơ sở dữ liệu báo cáo | Tách tải phân tích khỏi hệ vận hành |
Trên thị trường, historian có thể là sản phẩm đi kèm nền tảng SCADA (ví dụ historian của WinCC, zenon, iFIX) hoặc giải pháp độc lập như AVEVA PI, InfluxDB. Lựa chọn phụ thuộc vào số tag, thời gian lưu trữ yêu cầu và nhu cầu chia sẻ dữ liệu lên MES.
HMI và Operator Workstation hiển thị thông tin gì cho vận hành
HMI (Human-Machine Interface) là nơi con người và hệ thống gặp nhau. Một HMI tốt giúp người vận hành phát hiện bất thường trong vài giây. Một HMI kém khiến họ bỏ lỡ cảnh báo quan trọng giữa hàng trăm con số.
- Màn hình mô phỏng (mimic): sơ đồ một sợi cho hệ thống điện, P&ID động cho quá trình, trạng thái thiết bị bằng màu sắc và biểu tượng.
- Biểu đồ xu hướng (trend): thời gian thực và lịch sử, cho phép so sánh nhiều tag trên cùng trục thời gian.
- Danh sách cảnh báo: sắp xếp theo mức ưu tiên, trạng thái xác nhận, thời điểm phát sinh và người xử lý.
- Báo cáo: sản lượng, tiêu thụ năng lượng, OEE, thời gian dừng máy theo ca, ngày, tháng.
- Truy cập từ xa: web client hoặc giao diện di động để quản lý theo dõi mà không cần ngồi tại phòng điều khiển.
Xu hướng thiết kế hiện nay là HMI hiệu năng cao (high-performance HMI). Tiêu chuẩn ISA-101 đưa ra khung thiết kế và quản lý vòng đời HMI, còn các nguyên tắc thực hành phổ biến là dùng nền xám trung tính, chỉ dùng màu nổi bật cho trạng thái bất thường, và hiển thị giá trị trong ngữ cảnh (so với dải vận hành bình thường) thay vì chỉ hiện con số. Cách này giúp giảm tải nhận thức, đặc biệt trong ca đêm hoặc khi có nhiều sự kiện cùng lúc.
Operator workstation là máy trạm chạy HMI, thường được bố trí nhiều màn hình: một màn hình tổng quan, một màn hình chi tiết và một màn hình cảnh báo.
Dữ liệu di chuyển từ cảm biến đến màn hình giám sát theo luồng nào
Hiểu luồng dữ liệu là cách nhanh nhất để chẩn đoán vì sao một giá trị trên HMI “chậm”, “nhảy” hoặc “đứng im”. Mỗi bước trong chuỗi đều có thể thêm độ trễ hoặc sai lệch. Dưới đây là 7 bước mà một giá trị đo đi qua trước khi đến mắt người vận hành.
| Bước | Vị trí | Việc xảy ra | Yếu tố ảnh hưởng độ trễ |
| 1 | Cảm biến | Chuyển đại lượng vật lý thành tín hiệu điện | Thời gian đáp ứng của cảm biến |
| 2 | Module I/O | ADC chuyển tín hiệu analog thành giá trị số thô | Thời gian chuyển đổi, bộ lọc |
| 3 | PLC/RTU | Đọc giá trị trong chu kỳ quét, quy đổi đơn vị kỹ thuật | Chu kỳ quét chương trình |
| 4 | Mạng điều khiển | Truyền giá trị lên tầng giám sát | Tải mạng, số thiết bị trên bus |
| 5 | SCADA server | Polling hoặc nhận subscription, cập nhật tag | Chu kỳ polling đã cấu hình |
| 6 | Historian / alarm | Ghi lịch sử, đánh giá điều kiện cảnh báo | Deadband, delay timer |
| 7 | HMI | Làm mới màn hình | Tốc độ cập nhật giao diện |
Trong thực tế, độ trễ tổng thường bị chi phối bởi chu kỳ polling của SCADA (bước 5), không phải cảm biến hay PLC. Ví dụ, một hệ thống có 500 tag được cấu hình polling mỗi 1 giây qua Modbus TCP sẽ hiển thị giá trị trễ tối đa khoảng một chu kỳ polling cộng thời gian xử lý. Nếu cùng 500 tag đó được đọc bằng nhiều yêu cầu nhỏ lẻ thay vì gom thành các khối thanh ghi liên tục, tải mạng và thời gian hoàn tất một vòng đọc sẽ tăng đáng kể.
Dữ liệu cũng được biến đổi qua 3 dạng: giá trị thô (raw count từ ADC) → giá trị kỹ thuật (bar, °C, kW) → giá trị hiển thị (làm tròn, kèm đơn vị, màu trạng thái). Lỗi quy đổi ở bước giữa là nguyên nhân phổ biến khiến số liệu SCADA lệch với đồng hồ tại hiện trường.
Khi mất kết nối tạm thời, các thiết bị có bộ đệm (buffer) như RTU hoặc gateway sẽ lưu dữ liệu kèm nhãn thời gian và gửi bù khi kết nối phục hồi. Cơ chế này gọi là store-and-forward, giúp chuỗi dữ liệu lịch sử không bị “lỗ hổng”.
Kiến trúc SCADA nào phù hợp cho nhà máy điện mặt trời và sản xuất
Không có một kiến trúc SCADA “chuẩn” cho mọi nhà máy. Kiến trúc phù hợp phụ thuộc vào bốn biến số: phạm vi địa lý, mức độ chấp nhận downtime, số lượng và chủng loại thiết bị, và yêu cầu kết nối với bên ngoài như EVN hoặc công ty mẹ. Ma trận dưới đây giúp định hướng nhanh trước khi đi vào chi tiết.
| Tình huống | Kiến trúc gợi ý | Lưu ý chính |
| 1 nhà máy, 1 khu vực, ít dây chuyền | Tập trung, 1 SCADA server | Có kế hoạch sao lưu và khôi phục |
| 1 nhà máy, nhiều phân xưởng quan trọng | Tập trung có server dự phòng | Mạng vòng, server hot standby |
| Nhiều trạm cách xa nhau | Phân tán, RTU/gateway có lưu đệm | Truyền thông WAN, store-and-forward |
| Nhiều nhà máy thuộc một tập đoàn | Đa site, SCADA cục bộ + trung tâm | VPN, DMZ, phân quyền theo site |
| Điện mặt trời áp mái kết nối EVN | SCADA nội bộ + gateway RMCS riêng | Tách luồng dữ liệu EVN khỏi mạng vận hành |
Một checklist đánh giá nhanh trước khi chọn kiến trúc:
- Nhà máy chấp nhận mất khả năng giám sát trong bao lâu mà không ảnh hưởng sản xuất hoặc tuân thủ?
- Thiết bị hiện hữu hỗ trợ những giao thức nào, và có bao nhiêu hãng khác nhau?
- Có yêu cầu gửi dữ liệu ra bên ngoài (EVN, công ty mẹ, cloud) không?
- Đội ngũ nội bộ có đủ năng lực vận hành kiến trúc phân tán không?
- Kế hoạch mở rộng trong 3-5 năm tới là gì?
Kiến trúc tập trung và phân tán khác nhau như thế nào
Kiến trúc tập trung dùng một SCADA server (hoặc một cặp server dự phòng) kết nối trực tiếp với tất cả PLC trong nhà máy. Mọi tag, alarm và lịch sử được quản lý tại một nơi. Ưu điểm là chi phí đầu tư ban đầu thấp hơn, cấu hình và bảo trì đơn giản, dữ liệu nhất quán. Nhược điểm là server và đường mạng trung tâm trở thành điểm lỗi đơn nếu không có dự phòng. Kiến trúc này phù hợp với nhà máy một địa điểm, khoảng cách giữa các khu vực trong phạm vi mạng LAN.
Kiến trúc phân tán chia hệ thống thành nhiều vùng. Mỗi vùng có PLC/RTU và có thể có SCADA cục bộ, hoạt động độc lập khi mất kết nối với trung tâm. Server trung tâm tổng hợp dữ liệu từ các vùng. Ưu điểm là độ tin cậy cao, sự cố ở một vùng không lan ra toàn hệ thống, vận hành được khi đường truyền gián đoạn. Nhược điểm là chi phí cao hơn, cần cơ chế đồng bộ cấu hình và thời gian giữa các vùng.
| Tiêu chí | Tập trung | Phân tán |
| Chi phí đầu tư | Thấp hơn | Cao hơn |
| Độ tin cậy | Phụ thuộc server và mạng trung tâm | Cao, lỗi được cô lập theo vùng |
| Độ trễ hiển thị | Thấp trong mạng LAN | Phụ thuộc WAN khi xem tổng hợp |
| Bảo trì | Đơn giản, một nơi cấu hình | Phức tạp hơn, cần quản lý phiên bản |
| Khả năng mở rộng | Hạn chế bởi năng lực server | Tốt, thêm vùng mới độc lập |
| Vận hành khi mất mạng | Mất giám sát toàn bộ | Mỗi vùng vẫn vận hành cục bộ |
| Đồng bộ dữ liệu | Không cần | Cần NTP, store-and-forward |
| Phù hợp | 1 nhà máy, 1 khu vực | Nhiều phân xưởng, nhiều địa điểm |
Trong thực tế, nhiều nhà máy chọn mô hình lai: tập trung trong phạm vi một nhà máy và phân tán giữa các nhà máy.
Thiết kế SCADA cho hệ thống Solar RTPV và Zero Export cần lưu ý gì
Hệ thống điện mặt trời mái nhà (RTPV) trong nhà máy có đặc thù khác SCADA sản xuất: thiết bị chủ yếu là inverter và công tơ nhiều hãng, dữ liệu phải phục vụ cả vận hành nội bộ lẫn yêu cầu của đơn vị điện lực, và một số hệ thống cần điều khiển công suất theo thời gian thực.
Giám sát thiết bị gồm 3 nhóm chính:
- Inverter: đọc công suất, điện áp, trạng thái, mã lỗi qua Modbus TCP/RTU. Nhiều hãng hỗ trợ mô hình dữ liệu SunSpec, giúp chuẩn hóa bản đồ thanh ghi.
- Trạm quan trắc: bức xạ mặt trời, nhiệt độ tấm pin, nhiệt độ môi trường, làm cơ sở đánh giá hiệu suất.
- Công tơ điện tử hai chiều: công suất tác dụng, phản kháng, điện năng theo hai chiều mua-bán.
Điều khiển giới hạn phát (Zero Export hoặc giới hạn công suất phát lên lưới) áp dụng khi hệ thống được thỏa thuận không phát, hoặc phát có giới hạn, lên lưới. Bộ điều khiển đọc công suất tại điểm đấu nối, so sánh với phụ tải và điều chỉnh giới hạn công suất của inverter. Thiết kế cần đặt một biên an toàn để tránh phát ngược khi phụ tải giảm đột ngột. Logic này phải chạy ở bộ điều khiển tại chỗ, không đặt trên SCADA server, vì yêu cầu phản hồi nhanh và không được phụ thuộc vào mạng giám sát.
Lưu ý: Nghị định 243/2026/NĐ-CP (ban hành ngày 26/6/2026, sửa đổi Nghị định 58/2025/NĐ-CP) cho phép bán điện dư lên lưới tối đa 50% tổng sản lượng phát đến hết năm 2030. Vì vậy, hệ thống cần zero export hay chỉ cần giới hạn công suất phát phụ thuộc phương án mà chủ đầu tư đăng ký cho dự án.
Báo cáo năng lượng nên có các chỉ số: sản lượng theo ngày/tháng, Performance Ratio (PR) so sánh sản lượng thực tế với sản lượng lý thuyết theo bức xạ, tỷ lệ điện mặt trời trong tổng tiêu thụ nhà máy, và so sánh với sản lượng mô phỏng ở giai đoạn thiết kế (ví dụ từ PVsyst).
Checklist thiết kế SCADA cho RTPV:
- Danh sách model inverter, công tơ và bản đồ thanh ghi Modbus tương ứng
- Vị trí đặt logic giới hạn phát và hành vi khi mất tín hiệu công tơ
- Nguồn cấp dự phòng (UPS) cho bộ điều khiển, gateway và switch
- Luồng dữ liệu cho EVN tách biệt với luồng vận hành nội bộ
- Cơ chế lưu đệm dữ liệu khi mất kết nối
- Đồng bộ thời gian cho toàn bộ thiết bị
- Phân quyền: ai được thay đổi giới hạn công suất
Cấu trúc đa trạm (Multi-site) cho khu công nghiệp triển khai ra sao
Doanh nghiệp có nhiều nhà máy, hoặc nhà đầu tư quản lý nhiều hệ thống điện mặt trời áp mái, thường cần một trung tâm điều hành (OCC) nhìn thấy toàn bộ tài sản. Kiến trúc phổ biến gồm ba tầng:
- Tầng site: mỗi nhà máy có PLC, gateway và SCADA cục bộ, vận hành độc lập.
- Tầng kết nối: VPN site-to-site qua Internet, MPLS hoặc 4G làm đường dự phòng.
- Tầng trung tâm: SCADA/OCC tại văn phòng hoặc trung tâm dữ liệu, tổng hợp dữ liệu, cảnh báo và báo cáo toàn danh mục.
Có 3 cách tổng hợp dữ liệu phổ biến:
| Phương án | Cơ chế | Phù hợp khi |
| OPC UA aggregation | Server trung tâm đăng ký dữ liệu từ OPC UA server tại từng site | Các site dùng nền tảng SCADA có OPC UA |
| MQTT broker | Gateway tại site publish dữ liệu lên broker (ví dụ Mosquitto, HiveMQ) | Đường truyền hạn chế, nhiều site nhỏ |
| REST API | Hệ thống trung tâm truy vấn định kỳ hoặc nhận push | Kết nối ứng dụng di động, BI, hệ thống bên thứ ba |
3 thách thức lớn nhất của kiến trúc đa trạm:
- Đồng bộ thời gian: mọi thiết bị phải dùng chung nguồn NTP, nếu không dữ liệu từ các site sẽ không so sánh được.
- Băng thông và độ trễ WAN: giải quyết bằng nén dữ liệu, chỉ gửi khi thay đổi, và xử lý tại biên (edge).
- Bảo mật: VPN có chứng thư số, DMZ cho server trung tâm, phân quyền theo vai trò và theo site.
Nguyên tắc quan trọng: mọi chức năng điều khiển phải còn hoạt động tại site khi kết nối về trung tâm bị mất. Trung tâm chỉ nên giám sát và ra lệnh cấp chiến lược.
Kết nối EVN Gateway và RMCS yêu cầu kiến trúc như thế nào
Quyết định 378/QĐ-EVN ngày 12/3/2025 công bố yêu cầu kỹ thuật kết nối nguồn điện mặt trời mái nhà tự sản xuất, tự tiêu thụ với Hệ thống giám sát, điều khiển (GSĐK) của các Công ty Điện lực, thường được gọi là hệ thống RMCS. Nghị định 58/2025/NĐ-CP là căn cứ pháp lý nền cho việc kết nối và giám sát này.
Về kiến trúc, luồng dữ liệu đi theo chuỗi: inverter và công tơ → gateway → đường truyền bảo mật → hệ thống RMCS của EVN. Gateway đóng vai trò chuyển đổi giao thức từ Modbus của thiết bị sang giao thức mà EVN yêu cầu.
| Hạng mục | Yêu cầu theo Quyết định 378/QĐ-EVN |
| Giao thức | Modbus TCP (cổng mặc định 502) hoặc IEC 60870-5-104 (cổng mặc định 2404) |
| Dữ liệu công suất | Công suất phát đầu cực của từng inverter và tổng công suất, chu kỳ cập nhật tối thiểu 5 phút một lần |
| Dữ liệu điện năng | Sản lượng điện năng phát hàng ngày của từng inverter và tổng, cập nhật mỗi ngày một lần |
| Điều khiển | Nhận lệnh đặt công suất phát (set-point P) theo % hoặc theo kW |
| Lưu trữ | Lưu công suất, điện năng với độ phân giải 5 phút, tối thiểu 7 ngày |
| Bảo mật | Mã hóa kênh truyền, hỗ trợ TLS, OpenVPN/IPsec |
| Công tơ | Được phê duyệt mẫu theo Luật Đo lường, tương thích với hệ thống thu thập dữ liệu đo đếm của Công ty Điện lực |

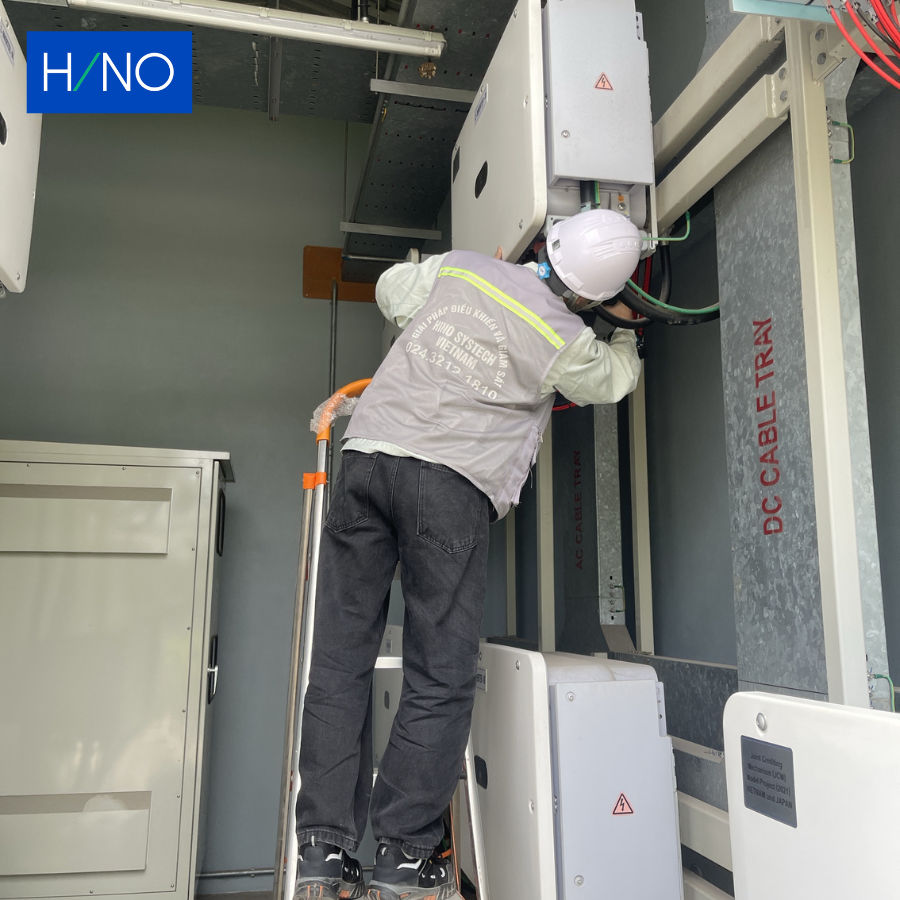

Hino Systech Việt Nam: nhà cung cấp SCADA tích hợp 5 lớp toàn diện
Như đã phân tích ở trên, một hệ thống SCADA vận hành ổn định đòi hỏi nhà tích hợp làm chủ được cả 5 lớp, từ thiết bị hiện trường đến trạm vận hành, và phân rõ trách nhiệm khi có sự cố. Hino Systech Việt Nam, công ty 100% vốn Nhật Bản thuộc Hino Systech Corporation (thành lập năm 1950, chuyên tích hợp hệ thống PA và FA), đảm nhận trọn chuỗi này cho nhà máy tại Việt Nam từ năm 2015.
Ở lớp điều khiển, Hino tự thiết kế và chế tạo tủ điều khiển. Ở lớp truyền thông, gateway do Hino phát triển hỗ trợ Modbus TCP và IEC 60870-5-104, giúp kết nối thiết bị nhiều hãng về một hệ thống chung. Ở lớp server và HMI, đội ngũ hơn 20 kỹ sư được đào tạo tại Nhật Bản lập trình SCADA trên WinCC, zenon và iFIX. Toàn bộ quy trình từ tư vấn, thiết kế, phát triển phần mềm đến lắp đặt, kiểm tra và bảo trì do một đầu mối chịu trách nhiệm.
Năng lực này đã được kiểm chứng qua dự án tại hơn 15 nhà máy và hơn 15 hệ thống điện mặt trời kết nối thành công với RMCS của EVN. Với kiến trúc điện mặt trời áp mái, Hino triển khai giám sát và điều khiển tại LuxShare ICT (khoảng 20 MWp) và Best Pacific Hải Dương, kết nối RMCS tại Vikohasan Hà Nam (3.200 kWp) và TMVN Ninh Bình (1.375 kWp, hoàn thành trong 3 tuần). Với hệ thống phức tạp hơn, Hino xây dựng hệ thống lai điện mặt trời – máy phát – lưới kèm tủ điều khiển và SCADA cho Sapporo Long An (706,32 kWp).

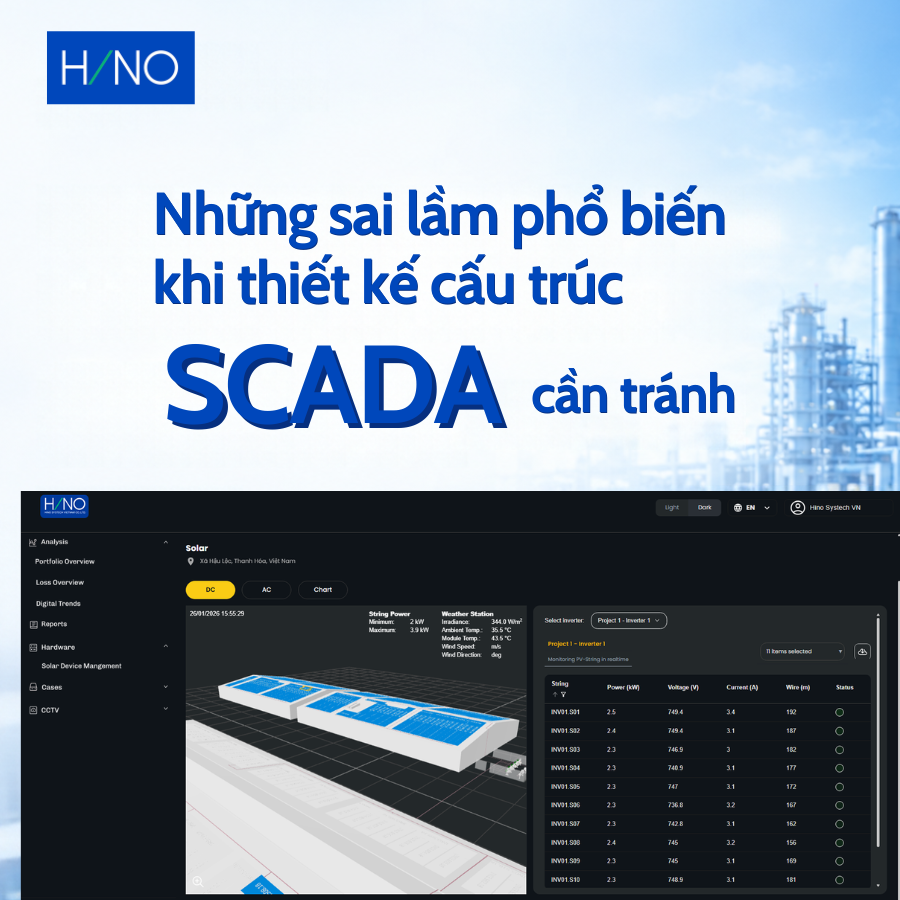

Những sai lầm phổ biến khi thiết kế cấu trúc SCADA cần tránh
Phần lớn sự cố SCADA không đến từ phần mềm kém, mà từ quyết định kiến trúc sai ở giai đoạn đầu. Năm sai lầm dưới đây thường gặp nhất, cùng hậu quả và cách phòng tránh.
| Sai lầm | Hậu quả | Cách tránh |
| Thiết kế vượt nhu cầu, chọn DCS hoặc kiến trúc phức tạp cho bài toán đơn giản | Chi phí đầu tư và bảo trì cao, phụ thuộc nhà cung cấp | Bắt đầu từ yêu cầu vận hành và mức downtime chấp nhận được |
| Đánh giá thấp hạ tầng mạng, dùng switch unmanaged, không có đường dự phòng | Một sự cố mạng làm mất giám sát toàn nhà máy | Switch managed, topology vòng, tách VLAN từ đầu |
| Bỏ qua an ninh mạng OT, để mạng điều khiển phẳng hoặc nối trực tiếp với IT | Rủi ro xâm nhập, mã độc lan từ văn phòng vào dây chuyền | Phân vùng theo Purdue, DMZ, default deny |
| Không có kế hoạch khôi phục sau sự cố | Mất nhiều ngày dựng lại server khi hỏng ổ đĩa | Sao lưu cấu hình định kỳ, thử khôi phục thực tế |
| Lập trình cứng (hard-code) thay vì dựa trên cơ sở dữ liệu và template | Mở rộng chậm, mỗi thiết bị mới phải sửa nhiều màn hình | Dùng template, tag theo cấu trúc chuẩn, quy ước đặt tên |
Câu hỏi thường gặp về cấu trúc hệ thống SCADA
Chi phí triển khai SCADA phụ thuộc vào những yếu tố nào
Chi phí SCADA phụ thuộc chủ yếu vào số lượng tag và thiết bị, mô hình license phần mềm, mức dự phòng, hạ tầng mạng và khối lượng kỹ thuật (lập trình, kiểm thử, đào tạo). Mỗi nền tảng tính license khác nhau: có nền tảng tính theo số tag, có nền tảng như Ignition tính theo server với số tag không giới hạn.
- License phần mềm SCADA, historian và client
- Phần cứng: server, máy trạm, switch, firewall, UPS
- Kỹ thuật: khảo sát, thiết kế, lập trình, FAT/SAT, đào tạo
Hệ thống SCADA có thể kết nối thiết bị nhiều hãng khác nhau không
Có. SCADA kết nối thiết bị nhiều hãng thông qua giao thức mở như Modbus TCP/RTU, OPC UA, IEC 60870-5-104, và dùng gateway chuyển đổi giao thức cho thiết bị cũ hoặc thiết bị dùng giao thức độc quyền.
- Kiểm tra trước danh sách driver của nền tảng SCADA dự kiến
- Thu thập bản đồ thanh ghi của từng model thiết bị
- Dự trù gateway cho thiết bị không hỗ trợ giao thức mở
Thời gian triển khai SCADA cho nhà máy vừa thường mất bao lâu
Thời gian triển khai phụ thuộc vào số tag, số loại thiết bị và mức sẵn sàng của hạ tầng; hạng mục kết nối EVN RMCS có thể hoàn thành trong vài tuần, còn một hệ thống SCADA toàn nhà máy thường cần tính bằng tháng.
- Khảo sát và thiết kế
- Lập trình, cấu hình màn hình và cơ sở dữ liệu
- Kiểm thử FAT/SAT, đào tạo và bàn giao
SCADA web-based và SCADA desktop khác nhau điểm gì
SCADA web-based cho phép truy cập qua trình duyệt trên nhiều thiết bị mà không cần cài phần mềm client, còn SCADA desktop dùng phần mềm client cài trên máy trạm, thường cho hiệu năng hiển thị ổn định trong phòng điều khiển.
| Tiêu chí | Web-based | Desktop |
| Truy cập | Trình duyệt, đa thiết bị | Client cài trên máy trạm |
| Bảo trì | Cập nhật tập trung tại server | Cập nhật từng máy |
| Bảo mật | Cần HTTPS, DMZ, xác thực chặt | Giới hạn trong mạng nội bộ |
