Gateway Box và SCADA điện mặt trời

11 giờ trưa, ca sản xuất chính kết thúc sớm, một dây chuyền lớn dừng lại. Tải nhà máy giảm mạnh trong vài giây, nhưng hệ thống pin trên mái vẫn phát gần hết công suất. Nếu không có bộ điều khiển đủ nhanh, phần chênh lệch sẽ đẩy ngược lên lưới, vượt mức đã thỏa thuận với điện lực.

Tình huống này giải thích vì sao Gateway Box trở thành hạng mục trung tâm khi nhà máy muốn bán điện dư. Bài này giải thích Gateway Box làm gì, điều khiển phát ngược ra sao và kết nối với hệ thống SCADA của cấp điều độ như thế nào. Bối cảnh chính sách bán điện dư được trình bày trong bài [Bán điện mặt trời mái nhà dư 50%].

Gateway Box điện mặt trời là gì

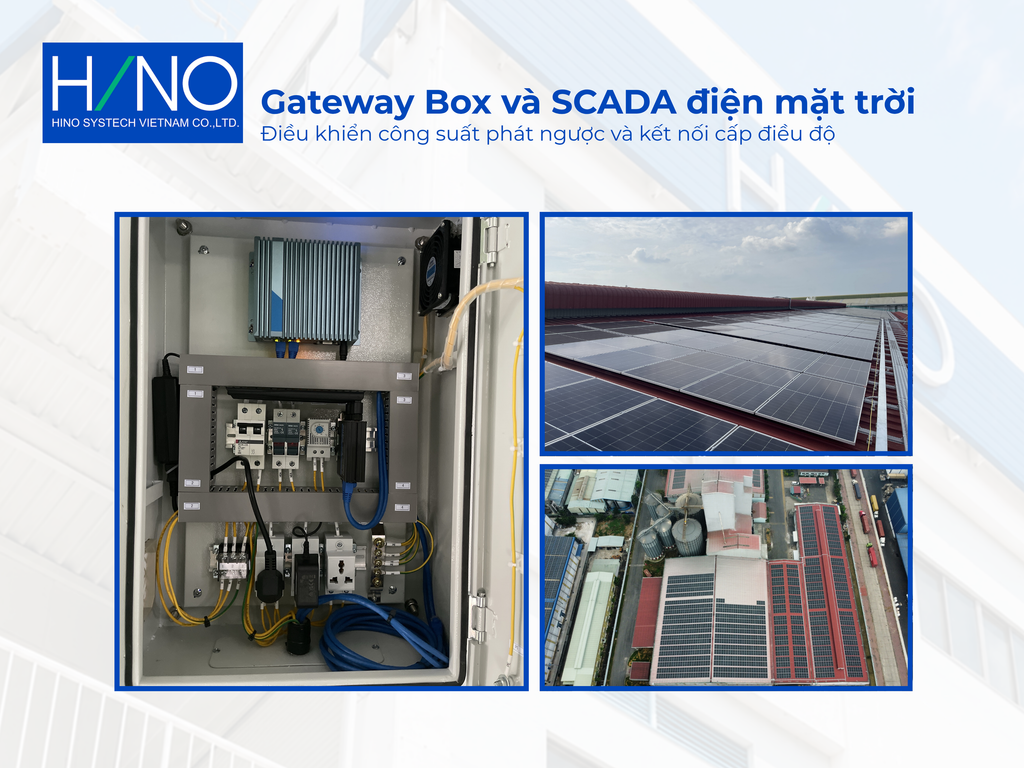

Gateway Box là thiết bị điều khiển và truyền thông đặt giữa hệ thống inverter và lưới điện. Thiết bị thường được lắp trong tủ điều khiển cùng switch công nghiệp, công tơ đo tại điểm đấu nối và bộ nguồn.

Ba nhiệm vụ: thu thập, điều khiển, truyền dữ liệu

1. Thu thập: đọc công suất, điện áp, dòng điện từ từng inverter và từ công tơ tại điểm đấu nối.
2. Điều khiển: so công suất tại điểm đấu nối với ngưỡng cho phép (setpoint), rồi ra lệnh giảm hoặc nới công suất cho inverter.
3. Truyền dữ liệu: chuyển dữ liệu vận hành về hệ thống SCADA của cấp điều độ và về nền tảng giám sát năng lượng của nhà máy.

Khác gì so với bộ chống phát ngược thông thường

Tiêu chí	Bộ chống phát ngược thông thường	Gateway Box
Mục tiêu điều khiển	Giữ công suất xả lưới về 0	Giữ xả lưới dưới một ngưỡng tùy chỉnh
Số inverter	Thường gắn với một hãng	Điều khiển nhiều inverter, có thể nhiều hãng
Kết nối cấp điều độ	Không có	Truyền dữ liệu và nhận lệnh qua giao thức chuẩn
Dữ liệu lịch sử	Hạn chế	Lưu và đẩy về hệ thống giám sát

Cơ chế Zero Export và Setpoint capping

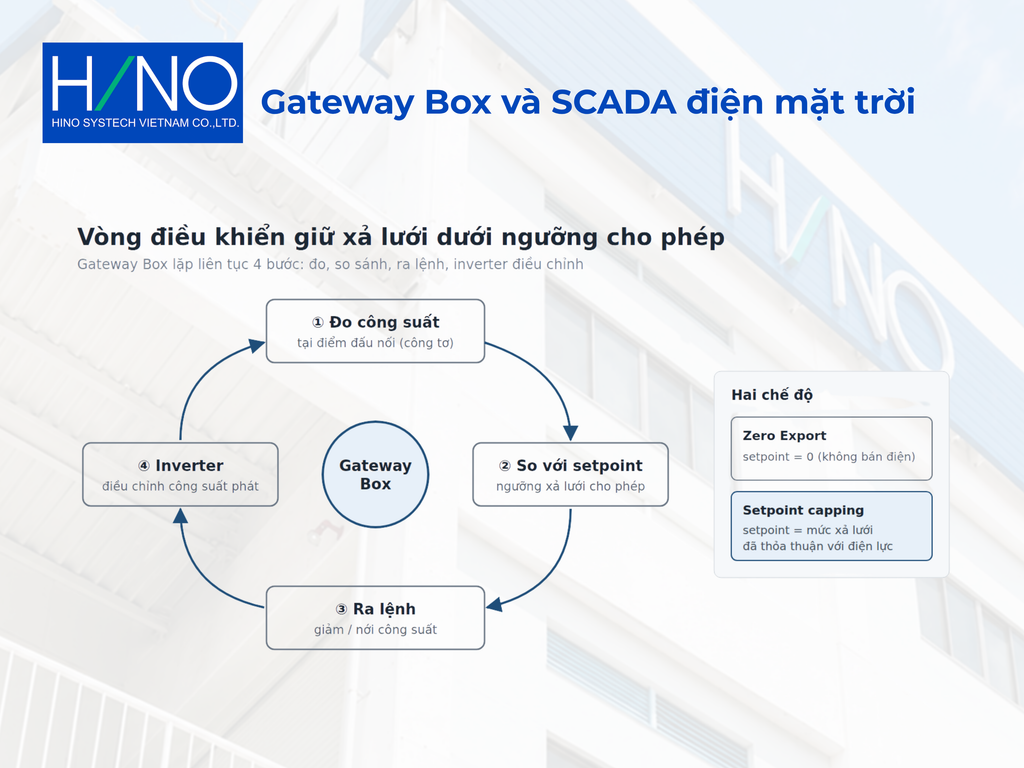

Vòng điều khiển đo – so sánh – ra lệnh

Cả Zero Export và Setpoint capping đều là vòng điều khiển phản hồi. Gateway Box đo công suất tại điểm đấu nối, so với ngưỡng mục tiêu, rồi điều chỉnh công suất inverter. Vòng này lặp lại liên tục.

• Zero Export: ngưỡng mục tiêu bằng 0. Dùng khi nhà máy không bán điện.
• Setpoint capping: ngưỡng mục tiêu là mức xả lưới đã thỏa thuận. Khi thỏa thuận thay đổi, kỹ thuật viên chỉ cần cập nhật tham số trên phần mềm.

Tốc độ của vòng điều khiển quyết định công suất có vượt ngưỡng khi tải giảm đột ngột hay không. Vì vậy, chất lượng đo đếm và độ trễ truyền thông tới inverter quan trọng không kém phần mềm điều khiển.

Phân bổ công suất cho nhiều inverter

Một hệ thống nhà máy thường có nhiều inverter, có khi lắp ở các giai đoạn khác nhau và từ các hãng khác nhau. Gateway Box chia lệnh giới hạn thành mức công suất cho từng inverter, theo công suất định mức hoặc theo trạng thái vận hành. Mỗi hãng có bản đồ thanh ghi riêng, nên bước chuẩn hóa giao tiếp là việc cần làm kỹ khi tích hợp.

Kịch bản khi mất kết nối (fail-safe)

Nếu Gateway Box mất tín hiệu tới inverter hoặc công tơ, hệ thống cần tự đưa về trạng thái an toàn, ví dụ inverter tự về mức công suất giới hạn đã cài sẵn. Kịch bản này nên được thử trong quá trình nghiệm thu, không chỉ ghi trên thiết kế.

Giao thức kết nối: Modbus TCP và IEC 60870-5-104

Gateway Box làm việc với hai nhóm giao thức, mỗi nhóm phục vụ một phía.

Giao thức	Phía kết nối	Vai trò
Modbus TCP (hoặc Modbus RTU qua RS-485)	Inverter, công tơ, thiết bị đo tại hiện trường	Đọc dữ liệu và gửi lệnh giới hạn công suất
IEC 60870-5-104	RTU / hệ thống SCADA của cấp điều độ	Truyền dữ liệu vận hành và nhận lệnh điều khiển qua mạng TCP/IP

Danh mục tín hiệu, địa chỉ và chu kỳ cập nhật cụ thể do EVN và cấp điều độ đưa ra cho từng dự án. Gateway Box cần cấu hình được theo yêu cầu này thay vì chỉ chạy một bộ tham số cố định.

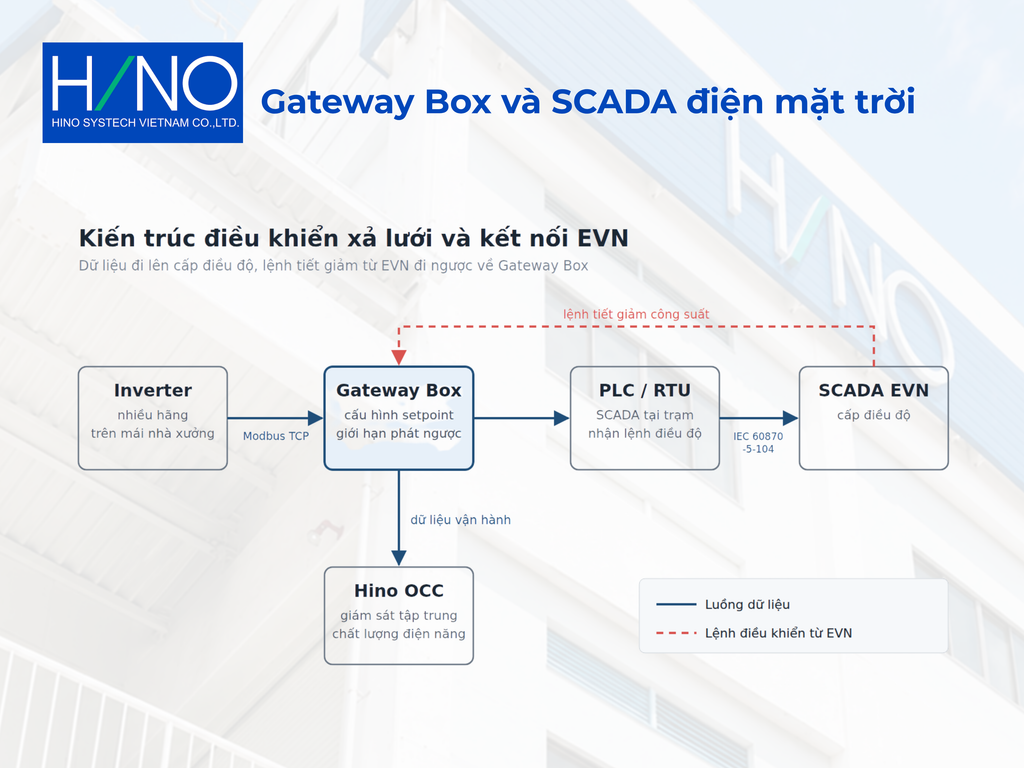

Kiến trúc Inverter → Gateway Box → SCADA/PLC → EVN

Luồng dữ liệu đi từ inverter qua Gateway Box, lên tủ PLC/RTU tại trạm rồi tới hệ thống SCADA của EVN. Song song, Gateway Box đẩy dữ liệu về nền tảng giám sát của nhà máy. Lệnh tiết giảm công suất từ cấp điều độ đi theo chiều ngược lại, tới Gateway Box để thực thi trên inverter.

Với hệ thống nhỏ, Gateway Box có thể đảm nhận luôn vai trò kết nối lên cấp trên. Với hệ thống lớn đấu nối trung áp, kiến trúc thường tách riêng tủ PLC/RTU tại trạm theo yêu cầu kỹ thuật của điện lực. Phần dữ liệu giám sát được phân tích thêm trong bài [Giám sát năng lượng OCC và tối ưu ROI].

Tiêu chí chọn Gateway Box cho nhà máy

Tiêu chí	Câu hỏi cần hỏi nhà cung cấp
Tương thích inverter	Đã tích hợp với các hãng inverter đang dùng tại nhà máy chưa?
Giao thức	Hỗ trợ Modbus TCP/RTU và IEC 60870-5-104 theo danh mục tín hiệu của điện lực?
Cấu hình setpoint	Đổi ngưỡng xả lưới trên phần mềm, có phân quyền và ghi lại lịch sử thay đổi?
Fail-safe	Inverter về trạng thái nào khi mất kết nối? Đã thử thực tế chưa?
Lưu trữ dữ liệu	Lưu cục bộ khi mất mạng và đẩy bù khi có mạng lại?
Mở rộng	Thêm inverter hoặc tăng công suất sau này có cần thay thiết bị không?
Hỗ trợ nghiệm thu	Nhà cung cấp có hỗ trợ thử nghiệm đường truyền với cấp điều độ không?

Hino Systech tích hợp Gateway Box như thế nào

Với vai trò System Integrator theo tiêu chuẩn kỹ thuật Nhật Bản, Hino Systech tiếp cận Gateway Box như một phần của hệ thống điều khiển, không phải một thiết bị rời. Quy trình bắt đầu từ khảo sát inverter, điểm đo đếm và yêu cầu của điện lực, sau đó cấu hình setpoint, kịch bản fail-safe và đường truyền SCADA.

Dữ liệu từ Gateway Box được đưa về hệ thống giám sát tập trung OCC của Hino. Nhà máy có thể theo dõi vận hành hàng ngày và có sẵn dữ liệu khi cần đàm phán với điện lực.

Khảo sát inverter và điểm đấu nối

Trước khi chọn Gateway Box, cần biết inverter hiện có hỗ trợ nhận lệnh giới hạn không và điểm đo đếm đặt ở đâu. Kỹ sư Hino Systech có thể khảo sát tại hiện trường và đề xuất cấu hình phù hợp. Liên hệ để đặt lịch khảo sát kỹ thuật.

Câu hỏi thường gặp

1. Gateway Box có thay thế được hệ thống SCADA không? Không. Gateway Box là thiết bị tại hiện trường, thu thập và điều khiển inverter rồi chuyển dữ liệu lên SCADA. SCADA là hệ thống giám sát và điều khiển ở cấp trên.

2. Inverter nhiều hãng có dùng chung một Gateway Box được không? Được, nếu Gateway Box hỗ trợ bản đồ thanh ghi của từng hãng. Cần kiểm tra danh sách model đã tích hợp trước khi chọn.

3. Thay đổi mức xả lưới có phải can thiệp phần cứng không? Không. Setpoint được cấu hình trên phần mềm của Gateway Box. Nên giới hạn quyền thay đổi và lưu lại lịch sử để đối chiếu khi cần.

4. IEC 60870-5-104 khác Modbus TCP ở điểm nào? Modbus TCP phổ biến để giao tiếp với thiết bị tại hiện trường. IEC 60870-5-104 là tiêu chuẩn viễn điều khiển dùng trong ngành điện, thường dùng cho kết nối lên hệ thống SCADA của cấp điều độ.

5. Hệ thống đang chạy có lắp thêm Gateway Box được không? Thường là được, nếu inverter có cổng truyền thông và hỗ trợ nhận lệnh giới hạn công suất. Cần khảo sát model cụ thể để xác nhận.
