Giải Pháp Điện Mặt Trời Hybrid Cho Nhà Máy: Tối Ưu Hóa Năng Lượng Áp Mái

August 4, 2026 · Hưng Nguyễn · Tin tức ngành

Nhiều nhà máy đã lắp đặt hệ thống điện mặt trời mái nhà hòa lưới (Grid-tied) đối mặt với một hạn chế kỹ thuật lớn: mỗi khi lưới điện quốc gia gặp sự cố hoặc mất điện, toàn bộ hệ thống điện mặt trời cũng lập tức ngắt hoạt động, dù trời đang nắng gắt.

Nguyên nhân là do các biến tần chuỗi (String Inverter) hòa lưới bắt buộc phải có điện áp và tần số tham chiếu từ AC lưới điện để vận hành. Khi nhà máy phải chuyển sang dùng máy phát điện DIESEL dự phòng, hệ thống điện mặt trời thông thường không thể tự khởi động lại. Nếu ép hòa lưới trực tiếp vào máy phát mà không có bộ điều khiển chuyên dụng, sự biến thiên công suất liên tục của bức xạ mặt trời sẽ gây sụt áp, lệch tần số, thậm chí công suất dư thừa từ pin mặt trời xông ngược lại làm cháy hỏng đầu phát DIESEL.

Giải pháp điện mặt trời Hybrid (kết hợp Điện mặt trời – Lưới điện – Máy phát DIESEL) giải quyết triệt để bài toán này, giúp nhà máy duy trì nguồn năng lượng xanh liên tục và tối ưu chi phí nhiên liệu DIESEL.

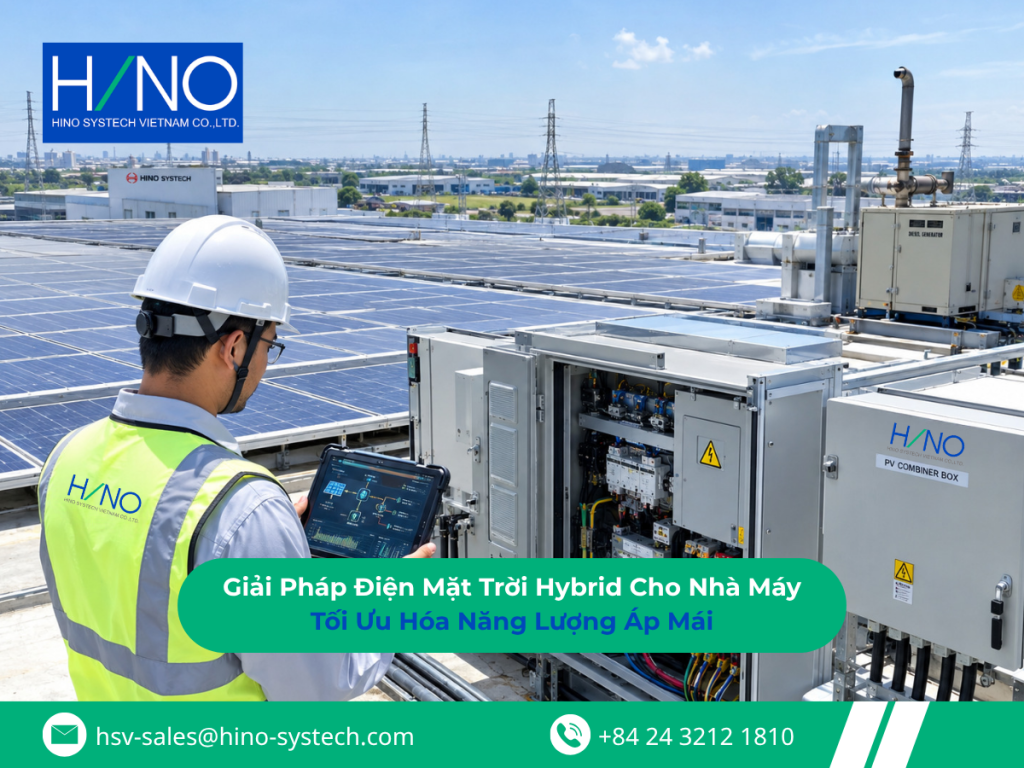

Hệ thống điện mặt trời Hybrid quy mô lớn tích hợp trên mái nhà máy Việt Nam, được điều khiển bởi giải pháp Hino Systech

1. Hệ thống điện mặt trời Hybrid cho nhà máy hoạt động như thế nào?

Điểm đấu nối AC của hệ thống điện mặt trời Hybrid là thanh cái chính (Main Busbar) cấp điện cho tải nhà máy. Thanh cái này liên động với máy cắt điện lưới và máy cắt máy phát thông qua tủ chuyển nguồn tự động ATS.

[Pin Mặt Trời (PV)] ──> [Inverter] ──┐
                                     ├──> [Thanh Cái Chính (Main Busbar)] ──> [Tải Tiêu Thụ]
[Điện Lưới AC] ───────> [MCB Lưới] ──┤
[Máy Phát DIESEL] ────> [MCB MPD] ──┘
                                     │
                    [Tủ Điều Khiển Hybrid + SCADA]

Nguyên lý vận hành tự động theo kịch bản:

  • Chế độ vận hành bình thường (Có điện lưới): Hệ thống điều khiển công suất phát của biến tần bám theo tải tiêu thụ thực tế của nhà máy, đồng thời truyền dữ liệu về trung tâm giám sát.
  • Chế độ mất điện lưới (Chuyển sang máy phát DIESEL):
    1. Khi mất điện lưới, biến tần hòa lưới tự động ngắt ngõ ra AC để đảm bảo an toàn.
    2. Tủ ATS khởi động máy phát DIESEL và đóng máy cắt máy phát vào thanh cái chính.
    3. Bộ điều khiển Hybrid nhận biết tín hiệu máy phát đã mang tải, sau đó kích hoạt hệ thống điện mặt trời phát điện trở lại, đồng bộ thông số điện áp và tần số theo điện áp tham chiếu của máy phát.
    4. Bộ điều khiển điều chỉnh công suất phát của các Inverter liên tục dựa theo bức xạ mặt trời và điện năng tải tiêu thụ. Tỷ lệ phát của điện mặt trời luôn được giới hạn ở ngưỡng an toàn (thông thường tối đa 70–80% tải) để máy phát DIESEL luôn chạy ở mức tải tối thiểu an toàn, tránh hiện tượng máy phát bị “động cơ hóa” (motorizing).

2. Đáp ứng quy định kết nối mới nhất từ EVN (Quyết định 1570/QĐ-EVN)

Thực hiện theo các định hướng chuyển dịch xanh và quy định kỹ thuật mới, việc triển khai điện mặt trời mái nhà tự sản tự tiêu đòi hỏi tính tuân thủ nghiêm ngặt về khả năng điều khiển từ xa. Quyết định số 1570/QĐ-EVN của Tập đoàn Điện lực Việt Nam đã đưa ra các chuẩn mực bắt buộc về kết nối và thu thập dữ liệu:

Tiêu chí quy địnhYêu cầu kỹ thuật theo QĐ 1570/QĐ-EVNGiải pháp đáp ứng từ Hino Systech
Giao thức truyền thôngChuẩn Modbus TCP, IEC 60870-5-104Tích hợp sẵn bộ chuyển đổi giao thức và cổng truyền thông công nghiệp chuẩn hóa
Giám sát & Điều khiểnGửi dữ liệu công suất thực tế; nhận lệnh điều khiển tiết giảm công suất (Curtailment) từ EVNTủ PLC trung tâm nhận lệnh tự động và điều chỉnh công suất ngõ ra Inverter trong < 2 giây
Lưu trữ dữ liệuĐộ phân giải dữ liệu 05 phút, lưu trữ tối thiểu 07 ngày tại trạmHệ thống lưu trữ dữ liệu lịch sử (Historical Server) đạt chuẩn lưu vết 30 – 90 ngày

3. Kiến trúc hệ thống điều khiển Hybrid Hino Systech

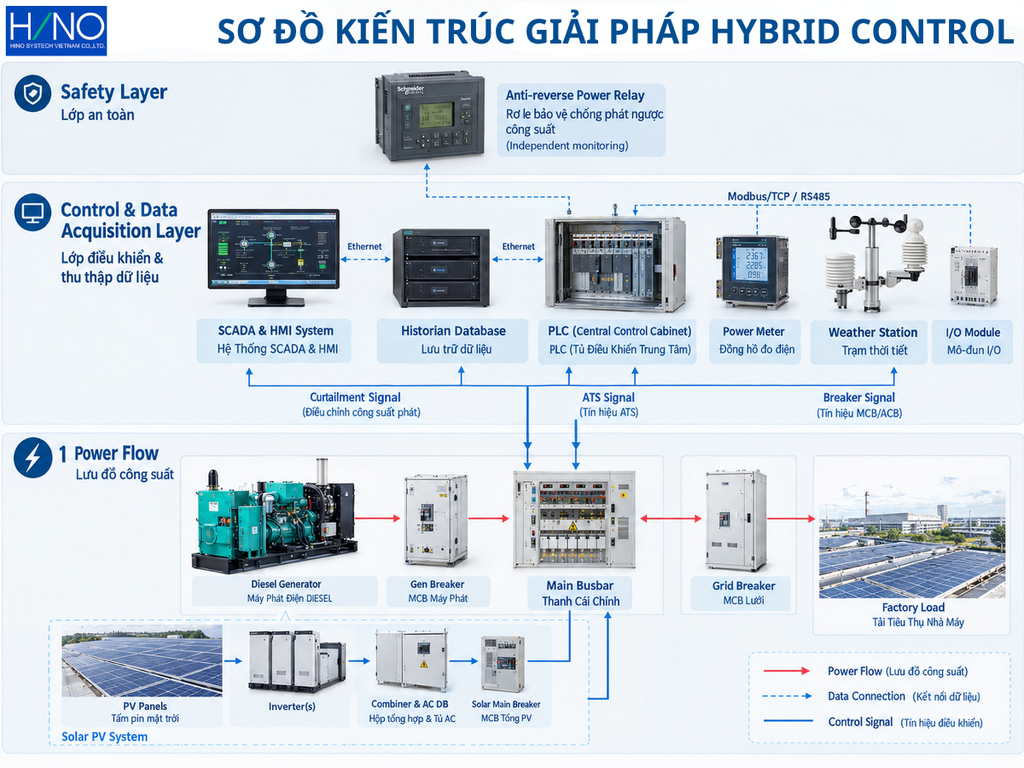

Sơ đồ kiến trúc kết nối phần cứng và phần mềm Hybrid Control

Hệ thống điều khiển Hybrid do Hino Systech thiết kế và tích hợp bao gồm 3 thành phần cốt lõi:

3.1. Tủ thu thập dữ liệu và điều khiển trung tâm (Hybrid Controller Cabinet)

Sử dụng thiết bị điều khiển lập trình (PLC) công nghiệp chất lượng cao, tủ trung tâm đóng vai trò “não bộ” thu thập toàn bộ tín hiệu:

  • Dữ liệu từ Inverter: Công suất AC/DC, điện áp, dòng điện, nhiệt độ vận hành, mã lỗi.
  • Dữ liệu trạm thời tiết: Cảm biến bức xạ mặt trời (Irradiance), nhiệt độ tấm pin, nhiệt độ môi trường.
  • Tín hiệu đồng hồ đo đếm (Smart Meter): Đo dòng công suất tại đầu nối điện lưới, đầu nối máy phát và tổng tải nhà máy.
  • Trạng thái máy cắt (VCB/ACB): Giám sát trạng thái đóng/mở của máy cắt lưới, máy cắt máy phát và máy cắt tổng điện mặt trời.

3.2. Hệ thống phần mềm SCADA & Giao diện HMI

  • Giám sát thời gian thực: Hiển thị trực quan sơ đồ đơn tuyến (Single Line Diagram), luồng di chuyển công suất giữa Lưới – Solar – Máy phát – Tải.
  • Quản lý cảnh báo (Alarm Management): Phát hiện tức thời sự cố lệch pha, quá nhiệt biến tần hoặc lỗi truyền thông.
  • Báo cáo điện năng: Tự động xuất báo cáo sản lượng tiêu thụ, tỷ lệ tiết kiệm chi phí và lượng phát thải $CO_2$ giảm thiểu.

3.3. Rơ-le bảo vệ chống phát ngược công suất độc lập (Independent Anti-Reverse Relay)

Đây là lớp bảo vệ phần cứng quan trọng nhất. Ngay cả khi phần mềm SCADA hoặc đường truyền mạng gặp sự cố, Rơ-le bảo vệ phần cứng độc lập sẽ lập tức cắt máy cắt chính của hệ thống điện mặt trời nếu phát hiện dòng công suất chạy ngược về phía máy phát DIESEL, loại bỏ hoàn toàn nguy cơ sự cố gây hỏng hóc máy phát.

4. Ưu điểm vận hành của giải pháp Hybrid từ Hino Systech

  • Không gián đoạn sản xuất: Hệ thống tự động chuyển đổi chế độ hòa lưới sang chế độ song song máy phát mịn (smooth transition), tải nhà máy không bị chớp tắt hay gián đoạn.
  • Tiết kiệm tối đa chi phí DIESEL: Tận dụng tối đa nguồn bức xạ mặt trời ngay cả trong thời gian mất điện lưới, giảm đến 40–60% lượng tiêu thụ dầu DIESEL của máy phát.
  • Thiết kế theo tiêu chuẩn kỹ thuật Nhật Bản: Hệ thống tủ điện và phần mềm được thiết kế, lắp ráp và kiểm thử kỹ lưỡng (FAT/SAT) trước khi bàn giao, bảo đảm tính ổn định và tuổi thọ linh kiện dài lâu.
  • Khả năng mở rộng linh hoạt: Tương thích với đa dạng thương hiệu Inverter phổ biến (SMA, Sungrow, Huawei, ABB, Schneider…) mà không bị khóa phụ thuộc vào một hãng phần cứng duy nhất.

5. Dự án tiêu biểu triển khai bởi Hino Systech Việt Nam

Với năng lực của một nhà tích hợp hệ thống (System Integrator) am hiểu sâu sắc hạ tầng điện công nghiệp, Hino Systech Việt Nam đã triển khai nhiều dự án điện mặt trời mái nhà quy mô lớn:

  • Dự án Nhà máy Sapporo Vietnam: Quy mô 0.706 MWp – Tích hợp điều khiển bám tải và giám sát năng lượng chính xác.
  • Dự án Tập đoàn LuxShare ICT: Quy mô 20.048 MWp – Tích hợp trạm SCADA trung tâm, quản lý hàng trăm biến tần công suất lớn.
  • Dự án Khu công nghiệp Thăng Long 3: Quy mô 4 MWp – Triển khai hệ thống giám sát và đáp ứng quy định kết nối điều khiển công suất.

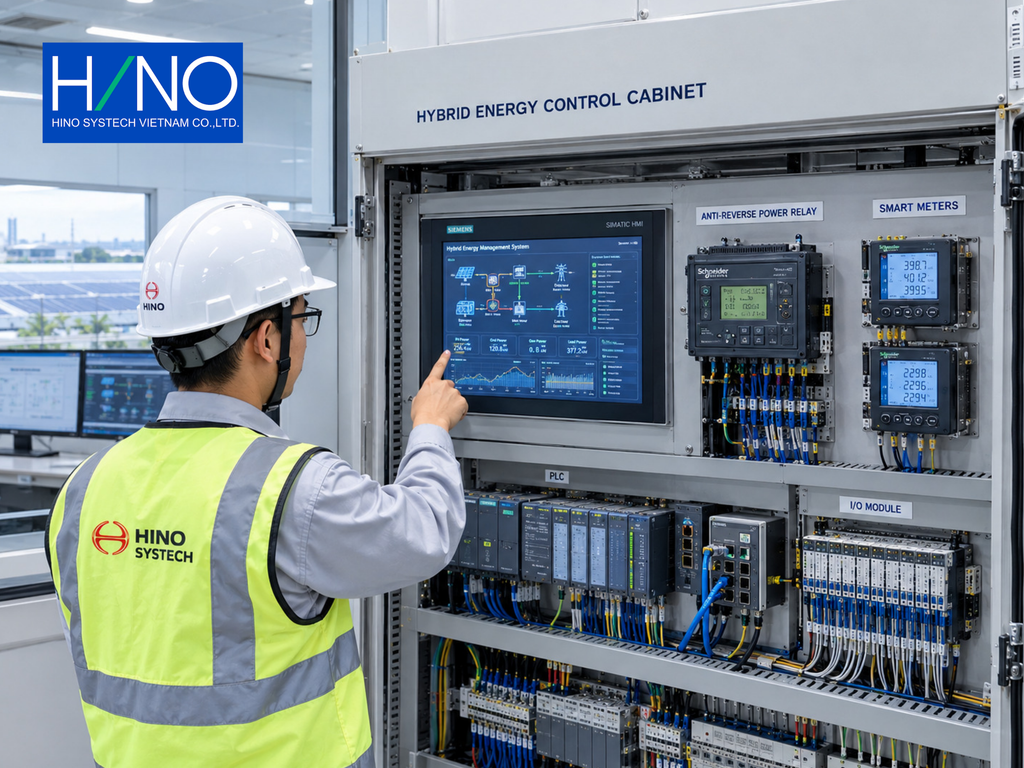

Kỹ sư Hino Systech kiểm tra rơ-le bảo vệ chống phát ngược công suất và giao diện HMI SCADA của hệ thống Hybrid solar

6. Những lưu ý kỹ thuật khi triển khai điện mặt trời Hybrid cho nhà xưởng

Để hệ thống vận hành an toàn, đội ngũ kỹ sư nhà máy cần lưu ý các yếu tố thực tế sau:

  1. Dung lượng máy phát DIESEL: Dung lượng tổng của các máy phát phải đủ lớn để gánh được các bước phụ tải đột biến. Không nên cài đặt công suất điện mặt trời vượt quá 80% công suất danh định của máy phát tại thời điểm vận hành song song.
  2. Tốc độ phản hồi của đường truyền: Mạng truyền thông Ethernet/RS485 giữa bộ điều khiển trung tâm và Inverter phải có độ trễ thấp (< 1 giây) để điều chỉnh công suất kịp thời khi tải nhà máy thay đổi đột ngột (ví dụ khi khởi động các động cơ lớn).
  3. Phân quyền và bảo mật mạng SCADA: Hệ thống SCADA kết nối với EVN cần phân tách mạng OT (Operations Technology) và IT rõ ràng để tránh rủi ro an ninh mạng.

7. Các câu hỏi thường gặp (FAQ)

Câu 1: Nhà máy đã có sẵn hệ thống điện mặt trời hòa lưới cũ thì có nâng cấp lên Hybrid song song máy phát được không?

Trả lời: Hoàn toàn được. Hino Systech sẽ khảo sát loại Inverter hiện hữu, lắp đặt bổ sung Tủ điều khiển Hybrid trung tâm, hệ thống đo đếm Smart Meter và cập nhật phần mềm SCADA mà không cần thay thế dàn tấm pin hay Inverter cũ.

Câu 2: Chi phí lắp đặt tủ điều khiển Hybrid phụ thuộc vào những yếu tố nào?

Trả lời: Chi phí phụ thuộc vào số lượng Inverter, số lượng máy phát DIESEL cần liên động, khoảng cách truyền thông trong nhà máy và các yêu cầu tích hợp SCADA riêng biệt của doanh nghiệp.

Câu 3: Hệ thống có tự động cắt điện mặt trời nếu máy phát DIESEL chạy dưới mức tải an toàn không?

Trả lời: Có. Bộ điều khiển Hybrid duy trì ngưỡng tải tối thiểu (Minimal Load) cho máy phát DIESEL (thường là 20-30% công suất định mức máy phát). Nếu bức xạ tăng cao khiến điện mặt trời phát dư, hệ thống sẽ tự động giảm công suất Inverter (Derating) để bảo vệ máy phát.

8. Đồng hành cùng Hino Systech Việt Nam

Bài toán tối ưu chi phí năng lượng và đảm bảo tính liên tục trong sản xuất đòi hỏi một giải pháp kỹ thuật chỉn chu, có sự tính toán kỹ lưỡng về điều khiển và bảo vệ.

Nếu nhà máy của quý doanh nghiệp đang gặp khó khăn trong việc vận hành điện mặt trời khi mất lưới, hoặc cần nâng cấp hệ thống để đáp ứng Quyết định 1570/QĐ-EVN, đội ngũ kỹ sư của Hino Systech Việt Nam sẵn sàng hỗ trợ khảo sát hiện trạng và đề xuất phương án kỹ thuật tối ưu nhất.
